Воот, длинными зимними вечерами потихоньку собираю усилитель. Не себе - на заказ, Уболтали меня лишь по одной причине- полный комплект настроенных блоков для своего усилителя давно уже лежит, всё никак не решаюсь приступить к сборке. В общем, нужна была разминка перед настоящим боем. У меня остались кое какие дублирующие блоки- а тут вроде как заказ. Согласился, но на одном условии- заказчик предоставляет корпус. Корпус прислали Надо делать...
В общем, усилитель без каких либо особенностей, софстарт- дежурка- защита, полностью раздельное питание- двойное моно, регулятор громкости релейный с управлением от энкодера.
Трансформаторы- пара по 25О ватт на шведском железе, емкости в выпрямитель планируются по 4 шт Х 15000 на канал? мосты на MBR10100.
Корпус маловат- всего 70 мм высотой, но пока всё влезает, единственное неудобство - пришлось поставить платы УМ не вдоль радиатора, но такой вариант был заложен при их проектировании. С радиаторами повозился - они сделаны из 3-х частей каждый . Поэтому пришлось заказать медную пластину толщиной 3 мм и ей соединить радиаторы. Термопасты два тюбика ушло. Надеюсь, температурный режим будет приемлемый- ток покоя планирую не больше 200 мА ставить. Разводить питание планирую медной моножилой 2.1мм диаметром, купил у мужика какой то древний провод, голая медь в шелковой оплетке, вроде мягкая и по цвету- красная такая. В общем, жду плату бп и вперёд, к финальной сборке.

Класно скомпоновано!
У меня никак руки не дойдут до финала.
Не видно стабов для УН.

Стабов не будет в этом усилке- это как бы средненький из линейки. Сегодня получил платы БП, работы ведутся в авральном режиме- есть желание закончить всё это в течение недели.

Небольшое продвижение вперёд- питальник сварганил. начинаю потихоньку собирать всё хозяйство до кучи.

красіво
Любо дорого посмотреть

Защита как сделана?

Защита сделана на основе старой доброй бриговской схемы, с некоторыми доработками- на каждый канал свой узел защиты. Единственный недостаток- трудно обеспечить синхронность срабатывания реле в каналах, из за разброса емкостей электролитов во времязадающей цепи.
Пробное включение прошло гладко - усилок завелся с полоборота.
Сейчас стоит на прогреве- выставил ток покоя 250 мА , посмотрю как с термостабильностью у него.

являюсь обладателем сего усилителя, и хочу поблагодарить Диму за качественно проделанную работу, за терпение и порядочность! качество пайки отменное, сегодня сам ставил новые выходные терминалы Vampir wire, взамен очень плохим китайским из силумина(как говорится дешева рибка - погана юшка), и если бы не отличная пайка на платах, то из-за тесной компоновки внутри усилителя (корпус низкий сильно для сего дивайса). то поотлетали бы некоторые провода! посмотрим повлияет ли замена клем на звук...
по звуку могу сказать не много, так как надо греть и надо разбираться с моими ас ( после ремонта нч динов, пропала динамика и драйв, чудо мастер намазюкал центрирующую шайбу раствором шеллака для большей жесткости и тем самым испортил задуманные производителем характеристики), так вот: в сравнении лоб в лоб с Аркамом 85, усилитель был более музыкальным и инструменты показались более натуральными, Аркам был похож на собаку породы боксер, которая мотается туда-сюда, и от которой шум и гам, быстро устаешь от прослушивания, и понимаешь что "много" баса и высоких не всегда хорошо! на первом месте у усилителя на LME49830 - это тишина между инструментами и натуральность. каких либо искажений замечено не было, инструменты в кучу не заваливались, как на Аркаме(правда не на всех записях). Источником служил Parasound cdp 1000, Ас Динаудио 52SE, межблочники самодельные ( в золотую ленту скрученную набивался золотой порошок после очистки кислотой) и акустические - самодельные ( сплав серебра и золота,моножила)

Спасибо, я старался ))

Вас может удивить кажущийся перекос тонального баланса в сторону верхних частот, отсутствие баса и ряд других специфических эффектов, которые сопровождают новое звучание. Как показывает наш опыт, это связано с особенностями технологии, повышающей информативность на средних и высоких частотах, за счет существенного снижения специфических искажений в этой области.

Это цитата с сайта Михаила Чумакова. До их усилков мне конечно далеко, но именно такой эффект я четко наблюдал при сравнительном прослушивании этого усилителя и усилителя на 3886, сделанного не худшим образом.

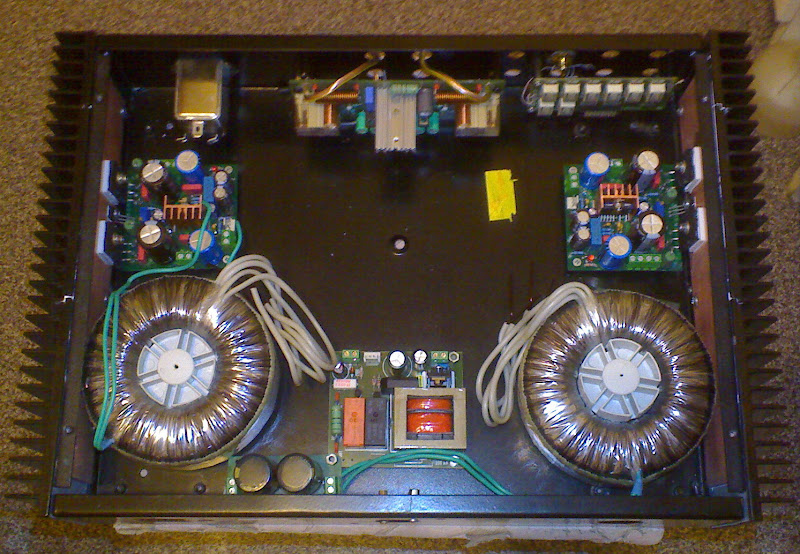

А вот и вариант со стабилизированным питанием LME. слева направо на фото- плата защиты, собственно УМ и блоки стабилизированнного питания УН.

Djem писал(а):А вот и вариант со стабилизированным питанием LME. слева направо на фото- плата защиты, собственно УМ и блоки стабилизированнного питания УН.

де можна підгледіть схему цього девайсу? чи там все по ДШ?
